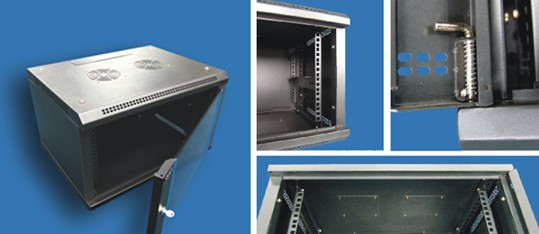

YF-AM系列挂墙柜
来源：http://www.whyfjg.com/ 作者：武汉怡富通讯机柜厂家 发布时间：2023-05-08 09:55
工艺特点及性能：
1.产品符合ANSI/EIA；RS-310-D；IEC297-2；DIN41491：PART1；DIN41494:PART7； GB/T3047.2-92标准；
2.工艺先进、尺寸准确；
3.框架拼装结构，强度高，承重达60Kg；
4.壁挂式安装方式，能实现现场快速安装；
5.可先装整机或散件包装方式，运输成本低廉；
6.可选装轴流风机；
7.上下部走线通道及通风孔；
8.防护等级：IP20；
表面处理：脱脂、酸洗、磷化、静电喷塑；
材质：spcc优质冷轧钢板，方孔条厚度2.0mm，其它1.2mm；
可选颜色：RAL9004(黑色)RAL7044(灰色)RAL7039；
包装及外形：
规格型号与技术参数：
型号 | 宽度(W) | 深度(D) | 高度(H) | 容量(U) | 散件包装箱尺寸 | 体积 | |
上下框包装尺寸 | 框架门包装尺寸 | ||||||
AW6404 | 600 | 450 | 278 | 4 | 640*490*130 | 640*318*165 | 0.0743 |
AW 6604 | 600 | 640*640*130 | 640*318*165 | 0.0868 | |||
AW6406 | 600 | 450 | 367 | 6 | 640*490*130 | 640*406*165 | 0.0836 |
AW 6606 | 600 | 640*640*130 | 640*406*165 | 0.0961 | |||
AW6409 | 600 | 450 | 500 | 9 | 640*490*130 | 640*540*165 | 0.0978 |
AW 6609 | 600 | 640*640*130 | 640*540*165 | 0.1103 | |||
AW6412 | 600 | 450 | 650 | 12 | 640*490*130 | 640*690*165 | 0.1136 |
AW 6612 | 600 | 640*640*130 | 640*690*165 | 0.1261 | |||
AW6415 | 600 | 450 | 775 | 15 | 640*490*130 | 640*815*165 | 0.1268 |
AW 6615 | 600 | 640*640*130 | 640*815*165 | 0.1393 | |||
AW6418 | 600 | 450 | 908 | 18 | 640*490*130 | 640*948*165 | 0.1409 |
AW 6618 | 600 | 640*640*130 | 640*948*165 | 0.1533 | |||
标注配置表：
序号 | 名称 | 数量 | 单位 | 材质 | 备注 |
1 | 箱体焊接 | 1 | 件 | SPCCT=1.2 | |
2 | 前门 | 1 | 件 | …. | 玻璃门蓝色装饰条 |
3 | 锁：CSXB-103-25 | 2 | 把 | …. | 小圆锁,H=25mm |
4 | 后门 | 1 | 件 | SPCCT=1.2 | 平板门 |
5 | 侧板 | 2 | 件 | SPCCT=1.2 | |
6 | 上盖 | 1 | 件 | SPCCT=1.2 | |
7 | 下盖 | 1 | 件 | SPCCT=1.2 | |
8 | 上下盖板 | 2 | 件 | SPCCT=1.2 | |
9 | 安装角规 | 4 | 件 | SPCCT=1.5 | 12U及以上为1对 |
10 | L导轨 | 1/2 | 对 | SPCCT=1.2 | |
11 | 挂墙板 | 1 | 件 | SPCCT=1.5 | |
12 | 风扇孔盖板 | 2 | 件 | SPCCT=1.2 | |
13 | 弹片方螺母M6 | 10/20 | 件 | …. | 12U及以上为10件 |
14 | 皇冠螺钉M6*12 | 10/20 | 件 | …. | 12U及以下为10件 |
15 | 膨胀螺栓M8*70 | 2 | 件 | …. |
