1. 屏蔽机柜主要技术参数响应表：

　　屏蔽机柜主要技术参数响应表

　　2. 屏蔽机柜技术方案：

　　(1)电磁屏蔽原理

　　电磁屏蔽是用屏蔽体阻止高频电磁场在空间传播的一种措施。电磁波在通过金属或对电磁波有衰减作用的阻挡层时，会受到一定程度的衰减，即这些金属或阻挡层有屏蔽作用，屏蔽效能的大小与电磁波的性质及金属或阻挡层的自身特性有关。

　　 金属板电磁屏蔽的物理过程

　　当电磁波入射到两侧为空气的金属板时，一部分能量被反射，即反射损耗;透射波在金属板内传播过程中被衰减的部分称之吸收损耗;在第二界面上被反射到第一界面时将再次产生反射，如此循环往复，直至能量全部被衰耗和透射，这种现象就是屏蔽理论中应考虑的多次反射修正因子。

　　 缝隙的屏蔽

　　屏蔽体上的永久性接缝一般指采用焊接方法将两金属板连接在一起，这种永久性接缝几乎与金属板本身的射频阻抗相等;

　　 截止波导屏蔽

　　当电磁波频率低于波导的截止频率时，在传输中将产生很大的衰减。常用的截止波导有园形、矩形和六角形。

　　园波导的截止频率：

　　fc=17.6*109/D ( HZ ) D—圆波导的内直径

　　为使波导有足够的衰减，应满足：

　　fc》f f—电磁波频率

　　l≥3D l—截止波导长度

　　从通风散热来考虑，为了获得足够的通风面积，以满足所需要的通风量，可将很多根截止波导紧挨着排列在一起，构成一组截止波导式通风孔阵。

　　 滤波器

　　传导干扰是通过金属导体例如导线或任何金属结构传播的干扰，进入屏蔽室(柜)内的全部金属导线要滤波，电子滤波器是集中的或分布的电路元件(如电阻、电感、电容、或它们的等效物或各种元件的组合)的网络，这些网络对某些频率或直流较小反抗，而阻塞或短路其它频率通道。

　　滤波器可粗略分为：电滤波器、通讯滤波器和控制线滤波器。

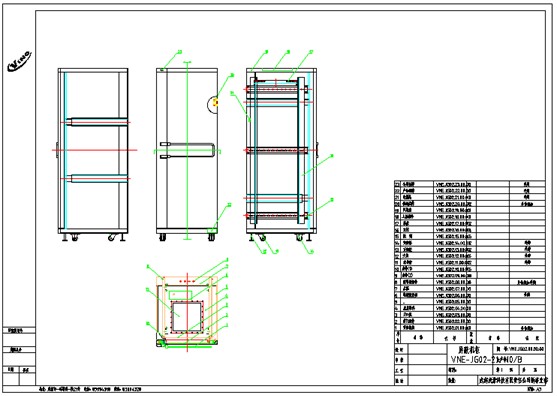

　　(2)结构图

　　(3)结构组成：

　　 屏蔽壳体

　　柜体由1.5mm厚的冷扎钢板焊接成的密封箱体，经过电镀锌与油漆等防腐处理。

　　 屏蔽门：

　　由优良材料经过精心制作和处理的屏蔽簧片、冷扎钢板焊接成的门扇组成的屏蔽门。

　　 电源滤波器

　　电源滤波器具有宽抑制频带和高的插入损耗，防止传导干扰，功率大小为：220V/32A C级

　　 通风散热：

　　柜体上下设有规格为300mm×300mm的蜂窝型通风波导窗，柜顶波导窗设有四只轴流风机，排风量可达450m3/h。

　　波导管：

　　光纤波导管：内径φ13*100光纤波导管;(标准配置5根)

　　屏蔽网线传输接口：设有带弹性夹头的铜制传输波导管;(标准配置5只五类线或六类屏蔽线接头

　　其他： 可根据用户要求配置传输接口及电源分配单元等。
