产品简介

　　SPDS 智能精密列头柜是根据客户的智能化技术要求开发设计的一种智能精密型配电柜，适用于电信、金融、政府及IT等IDC数据机房或工业企业等重要用户，为重要设备提供电力分配、安全保护、计量、运行管理与提供数据级接地等服务，用于供电可靠性要求较高的不间断供电领域。

　　SPDS是集电源输入、输出、整体电力监测、控制的一体化配电设计，是整体提升配电运行管理、安全管理水平的系统。

　　产品系列定义

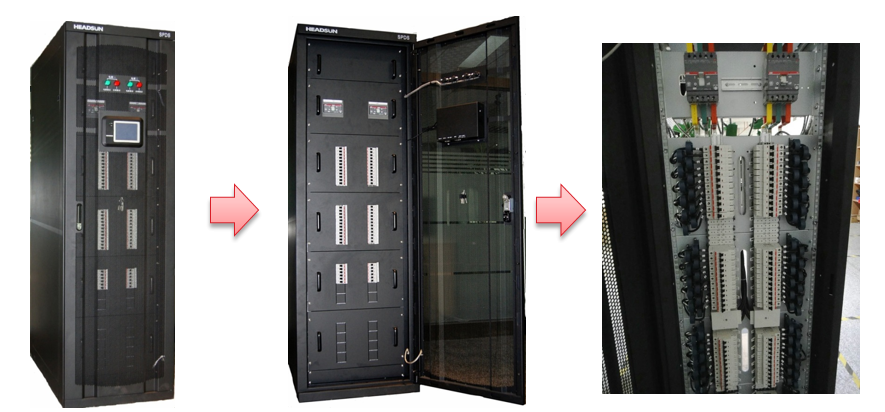

　　SPDS结构

　　SPDS集中式结构：智能精密配电柜：前门网孔门、内带封闭板，电流传感器等采集器件。

　　机柜采用服务器机柜相同造型设计 (600/800/1000mm×1000/1100/1200mm×2000 mm) 标准42U网孔门，美观大方，与机房环境协调一致。

　　柜体框架、角规选用无焊接多折型材，承重大于1400Kg,机柜骨架厚度大于2.5MM,面板厚度大于1.5MM。

　　监控部分

　　SPDS-M智能监控模块 触摸显示屏

　　配电监控

　　海德森SPDS-C柜监控单元采用大屏幕LCD触摸屏中英文显示，核心芯片采用的是世界上先进的第三代DSP系统，运算速度快，功能强大，主要如下：

　　1、主母线的参数

　　三相电源的输入电压，电流，频率总有功，无功，功率因数谐波百分比，负载率电能

　　2、支路的监测参数

　　支路的开关状态支路的额定电流，实际电流支路的负载百分比、谐波百分比支路的电能(月度、季度统计)

　　3、输出报警信号

　　主路的缺相，过压，欠压报警：支路的开关状态，故障报警;ATS切换开关故障报警：支路的两端阀值4报警：机柜温湿度、烟感报警(选项)

　　4、可以轻松的纳入机房监控系统

　　提供RS232/485或SNMP等智能通信接口所有信息都可以通过智能接口上传，实现远程监控和Web浏览

　　5、故障短信发送(选项)

　　海德森SPDS-C柜可将所监控到的故障或报警信号以短信的方式即时的发送到机房管理员的通信设备上，以便及早知悉故障告警.

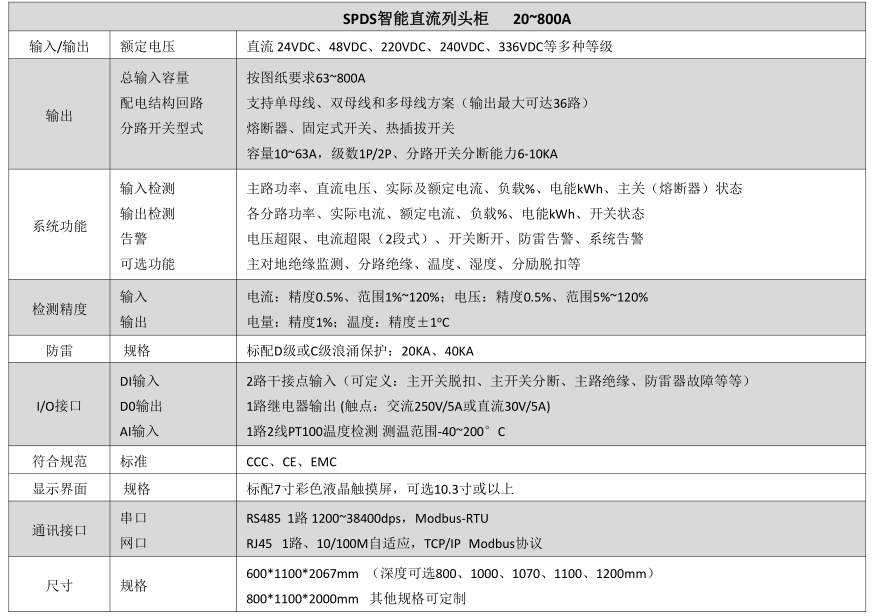

　　SPDS技术参数表

　　SPDS特点

　　1.高可靠性

　　配电的可靠性主要取决于关键器件，海德森SPDS智能型精密配电柜关键器件全部选用国际知名品牌产品：

　　断路器：全部采用ABB、施耐德、西门子等品牌，63A及以下微型断路器可以选用热插拔、可调相开关：63A以上开关采用塑壳断路器：

　　接线端子排：所有输出开关全部配置菲尼克斯品牌接线端子排：

　　防雷器：OBO、ABB、菲尼克斯、盾牌

　　2.强大的智能功能

　　SPDS为第三代智能精密配电柜，智能监控功能强大：

　　A、监控单元采用了第三代DSP作为核心控制芯片，数据处理速度很快.

　　B、智能监控模块为相对独立的单一模块系统，可以实现整机系统不断电维护.

　　C、配置LCD触摸液晶显示屏，可浏览及读取各种系统信息并可现场设置，触摸屏可中英文显示如下内容：

　　主路电气参数：电量、有功功率、无功功率、视在功率、功率因数、三相电压、电流、频率，谐波、负载百分比;

　　支路电气参数：电量、实际电流、额定电流、负载百分比、功率因数、电流谐波：

　　可显示所有主路、支路开关状态.

　　备用开关管理便利，可在显示屏上现场由客户凭操作密码进行屏蔽或者启用设置，避免误报警.

　　D、声光报警功能：

　　主系统：输入过压、欠压、输入频率超限、缺相、变压器过温、防雷器失效等报警.

　　支路系统：开关状态异常报警，可设置两段阈值报警，默认为百分之六十，百分之八十额定电流，具有预警功能实现用户预防性处理—由被动处理变为主动干预。

　　系统可储存1200条历史告警记录.

　　E、运行管理功能：输入主路系统及各分路的负载耗电量均可按月、时间段统计分析、存储.

　　F、控制功能——为保障重要负载，SPDS具有灵活的分时下电功能，各支路可按负载的重要性设定下电时间，并且保证在市电来电时自动恢复供电(选配).

　　3，优异的可维护扩窖性

　　SPDS可以设计成双回路输入、输出，实现系统冗余设计.智能监控模块可以热插拔，系统不断电即可进行监控故障检修，维护简单方便.可以选配热插拔、可调相开关.系统不断电即可进行开关故障维护，不需要更改任何配电电缆，即可调节负载三相平衡.输出开关全部配置接线端子排，便于接线，可不断电扩容，安全、便捷.

　　4.高功率密度

　　单柜标配20-400KVA，单柜输出分路开关可高达126极比普通列头柜节省机房占地总面积达百分之四十六.

　　5.可实现电气啊离和散据级接地

　　SPDS机柜框架按电气规范承重要求设计，标准柜体可内置H级隔离变压器.对重要负载建立独立接地，电源接地和服务器接地点相同，将接地环流和共模杂讯减至很少;实现系统零地电压<1V;客户可选K-Factor型式H级隔离变压器;

　　6.结构特点

　　A、外形美观.SPDS机柜采用国际通用服务器机柜尺寸和外形，柜体框架、角规选用无焊接多折型材，承重大于1400Kg，机柜角规厚度大于2.OMM。框架板材厚度大于2.OMM，前门面板厚度大于1.5MM，，其它面板厚度不小于1.MM。

　　B、机柜的前门、后门、双侧挡板均可灵活拆卸，可以实现前、后及双侧画维护;

　　C、机柜前、后面板均可采用网孔门设计，通孔率大于百分之六十五;D、机柜内部配线布局合理、整齐，配置独立的零排和地排.

　　E、机柜可以灵活采用上下同时进出线的方式，进出线口有保护装置.

　　F、机柜的金属构件表面除了加工装配面和电镀表面以外，都进行了防锈或喷涂处理.在装配前，对封闭结构的内表面也有喷涂和进行防锈处理，处理质量符合SSPC标准.

　　G、机柜颜色可按用户方提供色板订制。
