ST-B系列双管型材服务器机柜
来源：http://www.whyfjg.com/ 作者：武汉怡富通讯机柜厂家 发布时间：2023-05-08 09:02
ST-B系列服务器机柜功艺特点及性能：
1、产品符合ANSI/EIA；RS-310-D；IEC297-2;DIN41491：PART1；DIN41494：PART7；GB/T3047.2-92标准，兼容19”国际标准、公制标准和ETSI标准。
2、框架有双管型材和专用三通连接而成，可以选用组装和焊接两种结构，整体结构坚固，静载负荷达1500Kg。
3、密度网孔前门和对开网孔后门，通风孔通风面积不少于柜门面积的百分之七十五，提供了好的水平空气流动；前门可选配国际流行颜色的钢化玻璃门。

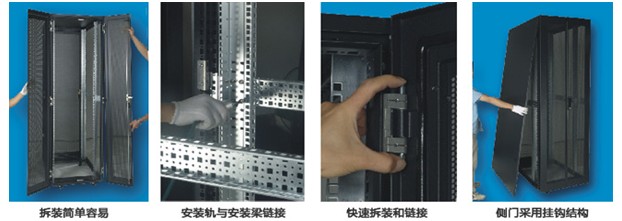

4、左右侧门可快速拆装，方便工作。也可以选用2段式、3段式侧门。
5、可同时安有万向脚轮和支撑脚，便于移动、固定。
6、前门的开门方式可根据需要可灵活变换成左开或右开；顶部进线孔配有橡胶护线盖。
7、“己”字型安装角规深度可调（25mm为单位）可以安装所有的标准服务器。
8、前门为单点锁紧，后门3点锁紧，带有弹跳手柄，旋转开启。
9、前后门开启130度。
10、可根据客户要求定制各种规格及柜内结构变化
※表面处理：脱脂、酸洗、磷化、清洗、喷涂。
※颜色：RAL9004（黑色）、RAL7044（灰色）。

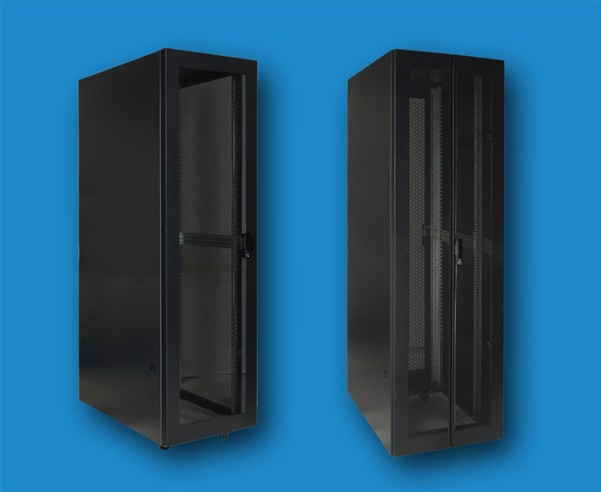

包装及外形：
规格型号与技术参数：
型号 | 宽度 | 深度 | 高度 | 容量 | 整机包装箱尺寸 | 体积 |
ST-A6622 | 600 | 600 | 1100 | 22 | 690*690*1130 | 0.5380 |
ST-A6822 | 800 | 690*890*1130 | 0.6940 | |||
ST-A6922 | 900 | 690*990*1130 | 0.7719 | |||
ST-A6022 | 1000 | 690*1090*1130 | 0.8499 | |||
ST-A6637 | 600 | 600 | 1800 | 37 | 690*690*1830 | 0.8712 |
ST-A6837 | 800 | 690*890*1830 | 1.1238 | |||
ST-A6937 | 900 | 690*990*1830 | 1.250 | |||
ST-A6037 | 1000 | 690*1090*1830 | 1.3763 | |||
ST-A6642 | 800 | 600 | 2000 | 42 | 690*690*2030 | 0.9665 |
ST-A6842 | 800 | 690*890*2030 | 1.2466 | |||
ST-A6942 | 900 | 690*990*2030 | 1.387 | |||
ST-A6042 | 1000 | 690*1090*2030 | 1.5268 | |||
ST-A8842 | 600 | 800 | 890*890*2030 | 1.608 | ||
ST-A8042 | 1000 | 890*1090*2030 | 1.9693 | |||
ST-A6647 | 600 | 600 | 2200 | 47 | 690*690*2230 | 1.0617 |
ST-A6847 | 800 | 690*890*2230 | 1.3694 | |||
ST-A6947 | 900 | 690*990*2230 | 1.5233 | |||
ST-A6047 | 1000 | 690*1090*2230 | 1.6772 | |||
ST-A8847 | 800 | 800 | 890*990*2230 | 1.7664 | ||
ST-A8047 | 1000 | 890*1090*2230 | 2.163 |
标注配置表：
序号 | 名称 | 数量 | 单位 | 材料 | 备注 | |
600W | 800W | |||||
1 | 机柜框架 | 1 | 1 | 件 | SPCC T=1.5 | 双管型材 |
2 | 前门 | 1 | 1 | 件 | SPCC T=1.2 | 平板圆形网孔 |
3 | 锁 | 1 | 1 | 把 | MS818 | |
4 | 左后门 | 1 | 1 | 件 | SPCC T=1.5 | 六角网孔 |
5 | 右后门 | 1 | 1 | 件 | SPCC T=1.5 | 六角网孔 |
6 | 锁 | 1 | 1 | 把 | MS818 | |
7 | 侧门 | 2 | 2 | 件 | SPCC T=1.2 | 快开拉手锁紧 |
8 | 顶盖 | 1 | 1 | 件 | SPCC T=1.2 | 4个进线孔 |
9 | 脚轮托盘 | 2 | 2 | 件 | SPCC T=2.5 | |
10 | 万向脚轮 | 4 | 4 | 件 | 2.5＂不带刹车 | |
11 | 支脚 | 4 | 4 | 件 | ||
12 | 安装梁 | 2 | 2 | 件 | SPCC T=1.5 | |
13 | 安装角规 | 4 | 4 | 件 | SPCC T=2.0 | |
14 | 线槽 | 2 | 件 | SPCC T=1.2 | 仅800W含线槽 | |
